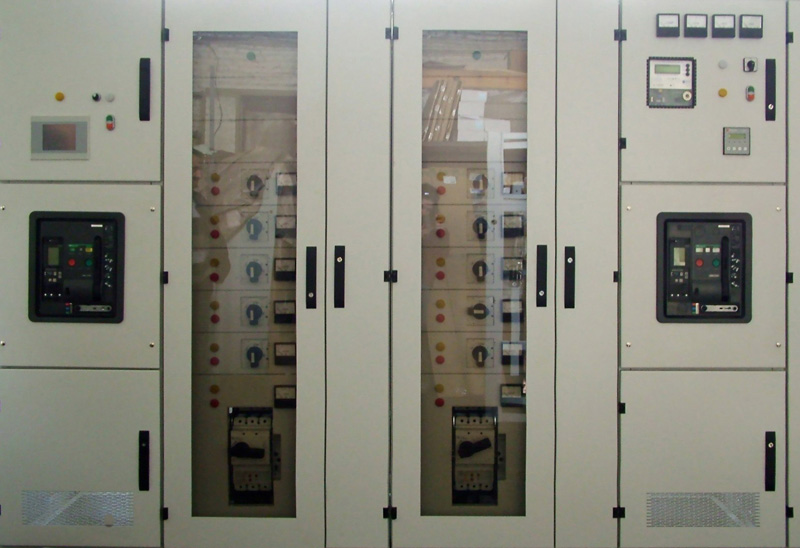

При проектировании современных зданий и потенциально опасных объектов должны обеспечиваться их безопасность и жизнеспособность, построенные на базе единой информационной среды. Такую возможность предоставляют распределительные устройства 0,4 кВ с интеллектуальными системами управления. Для устранения избыточности и обеспечения слаженности работы инженерные системы объединяются в комплексы, представляющие гибкую, свободно программируемую систему, обеспечивающую обмен информацией, централизованный мониторинг, диспетчеризацию и управление оборудованием.
- -интеллектуальная панель HMI
- -программируемый логический контроллер
- -система входов-выходов производства фирмы Eaton (Moeller)
Информация о состоянии системы отображается на панели HMI и частично дублируется световыми индикаторами на передних панелях шкафов.
Интеллектуальная система позволяет
- контролировать состояние выключателей вводов, секционного и отходящих линий
- отображать параметры вводов (ток, напряжение, частота, cos φ и др.)
- осуществлять АВР
- осуществлять функции резервной защиты
- передавать данные о состоянии системы на верхний уровень (диспетчеризация)
РУ с интеллектуальными системами управления могут применяться в ТП с повышенными требованиями к безопасности, управлению и диспетчеризации, например, компрессорных и насосных станций, высотных зданий и других объектов.
Возможны три режима работы: ручной, дистанционный, автоматический.
- В ручном режиме управление вводными и секционным выключателями осуществляется непосредственно с самих выключателей и контролируется только обслуживающим персоналом. Все блокировки между выключателями отключены.
- В дистанционном режиме управление вводными и секционным выключателями осуществляется кнопками, расположенными на передних панелях шкафов. Действуют блокировки:
- от включения секционного выключателя при включенных двух вводных
- от включения вводного выключателя при включенном втором вводном и секционном
- от включения вводного выключателя при отсутствии номинального напряжения на вводе
- В автоматическом режиме управление коммутационными аппаратами осуществляется панелью HMI без вмешательства оператора. Блокировки работают как в дистанционном режиме.
Реагирование на аварии
При аварийном отключении вводного либо секционного выключателя все переключения блокируются до устранения причины отключения. При срабатывании резервной защиты (по температуре трансформатора, параметрам питающего напряжения) отключается соответствующий ввод и включается секционный выключатель.
